PCB设计

PCB设计又称电路板设计是以电路原理图为根据，实现电路设计者所需要的功能。PCB设计主要指电路板原理图设计，需要考虑外部连接的布局，内部电子元件的优化布局，金属连线和通孔的优化布局，电磁保护，热耗散等各种因素。优秀的PCB设计可以节约生产成本，达到良好的电路性能和散热性能。简单的PCB设计可以用手工实现，复杂的电路板设计需要借助计算机辅助设计软件(CAD)实现。

1.质量

完善的设计指导书

按照客户与产品进行设计总结

一流的培训体系与培训平台

2.自检

布局、布线、高速、热设计、

结构等Check List

严格的质量体系以及自查机制

3.评审

资深专家团一起参与评审

从原理设计、DFM、DFT、

高速、EMC、热设计等全面把关

4.互检

规范的、严格把关的互查制度

完善的DFM审查流程

设计能力：高速板、射频板、高密度板、HDI板、功率驱动板及刚柔结合板的设计与仿真。

设计参数

● 最高PCB设计层数：42层

● 最大PIN数目：110000+

● 最大连接数：78000+

● 最小线宽：2.4mil

● 最小线间距：2.4mil

● 最小过孔：6mil(4mil激光孔)

● 最多BGA数目：100+

● 最小BGA PIN 间距：0.3mm

● 最大BGA PIN数：4500

● 最高速信号：56G-PAM4

设计案例：

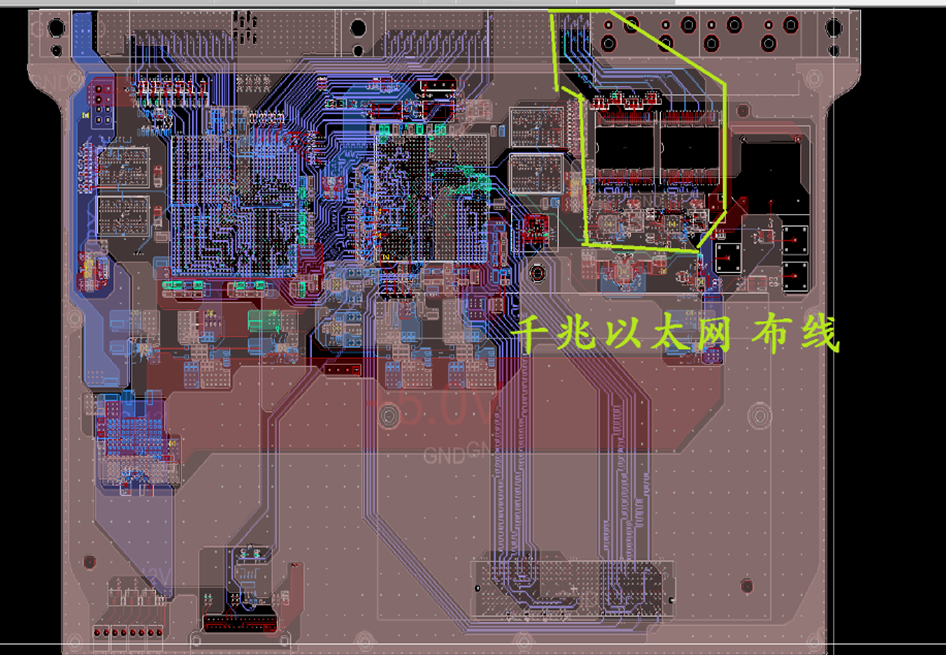

a.高速高频信号板卡等相关设计

b:国产化的计算存储类板卡

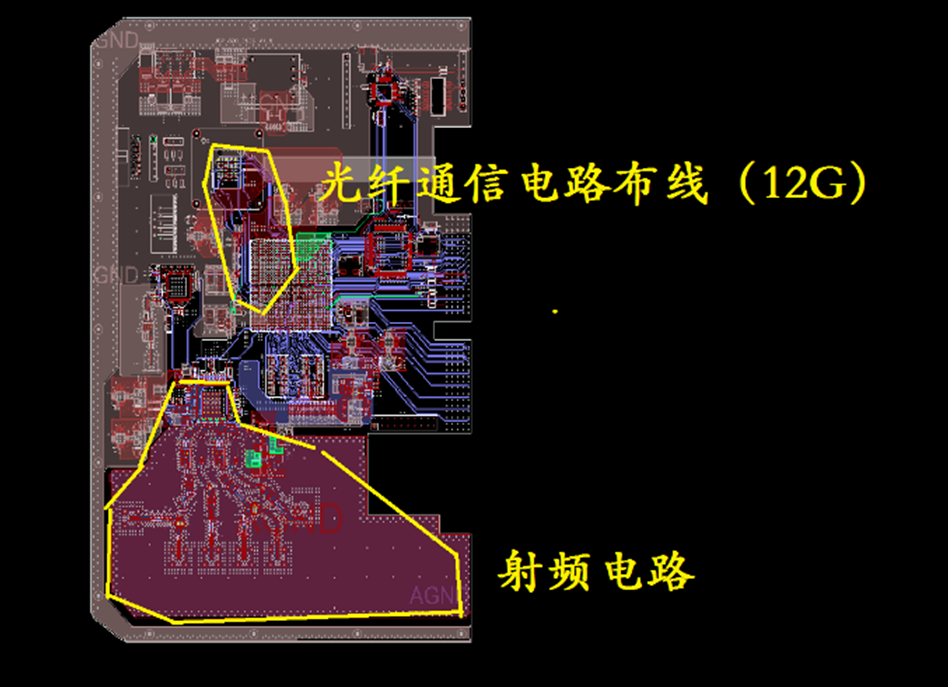

c:高速高频信号板卡等相关设计

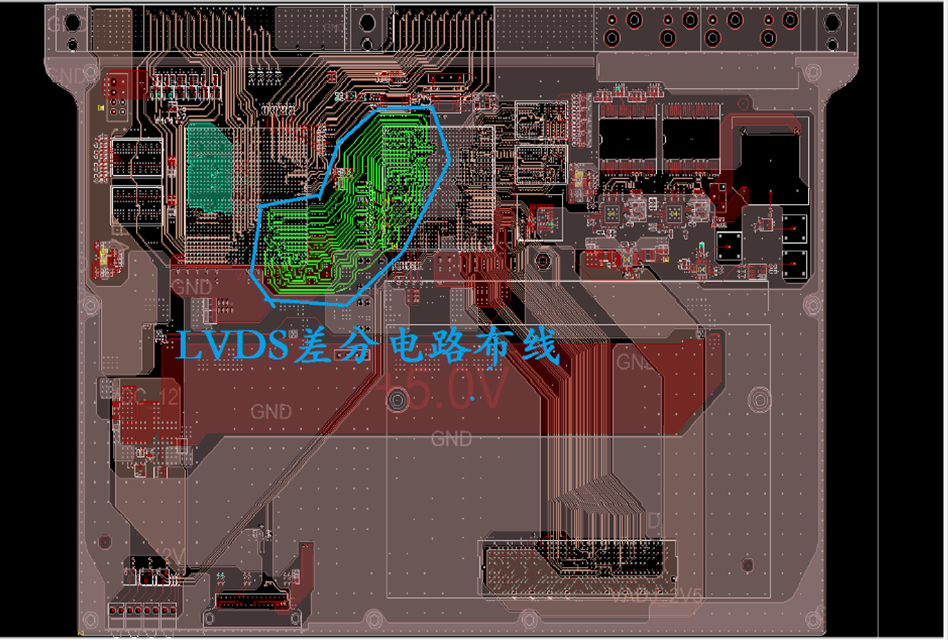

d:高速高频信号板卡等相关设计

e:国产化的计算存储类板卡

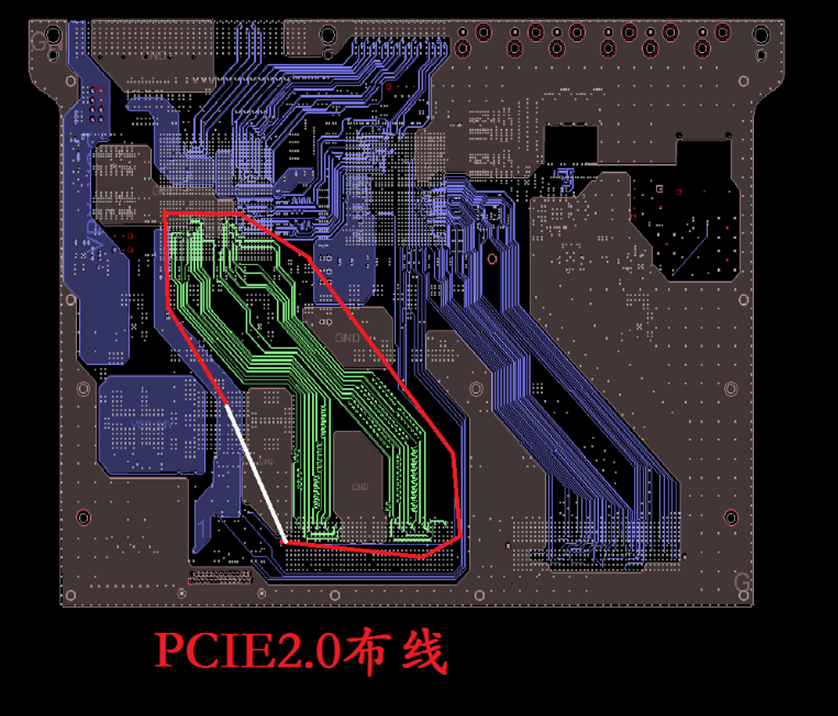

f:高速高频信号板卡等相关设计
